Экскаватор эо 4112а технические характеристики

Экскаватор ЭО-4112А-1 с драглайном, продаю экскаватор ЭО-4112А-1 драглайн.

Экскаватор ЭО-4112А (драглайн) предназначается для выполнения земляных работ в легких и тяжелых грунтах I-IV категории.

Экскаватор может комплектоваться различными видами сменного оборудования и выполнять следующие виды работ:

— драглайном – рытье каналов, траншей, погрузка грунта в транспорт и отвал, использование его на мелиоративных работах;
— обратной лопатой – погрузка в транспорт, рытье каналов, котлованов, траншей и т.п.;
— прямой лопатой – разработка карьеров, погрузка грунта в транспорт и отвал;
— грейфером – погрузка-разгрузка сыпучих материалов, рытье котлованов, колодцев и т.д.

Технические характеристики ЭО-4112А-1 с драглайном

Технические характеристики, двигатель
Тип	Д-160Б-6 (ЧТЗ) дизельный 4-тактный, 4 цилиндровый
Мощность при 850+25 об/мин	66(99)
Удельный расход топлива, г/кВт.ч	215
Частота вращения вала на холостом ходу, об/мин	920
Основные заправочные емкости двигателя
Картер пускового двигателя, л	1,9
Система смазки, л	27
Система водяного охлаждения (с радиатором), л	75
Топливный бак пускового двигателя, л	8
Компрессор	поршневой одноступенчатый двухцилиндровый
Максимальное рабочее давление, MПа	0,7
Электрооборудование
Номинальное напряжение, в	12; 24

Угол подъёма экскаватора при движении, град

Технические характеристики
Длина стрелы, м	10	13,7	15
Ёмкость ковша, куб.м	0,65 0,8 1	0,65 0,8	0,65 0,8
Наибольшая глубина копания, м	7,3	10,0	11,0
Наибольшая высота выгрузки, м	3,5	5,3	6,3
Наибольший радиус копания, м	11,1	14,3	15,3
Продолжительность рабочего цикла, с	19,5	19,5	19,5
Эксплуатационная масса, т	22,3	24,2	24,5
Максимальная частота вращения платформы, об/с	5,8
Максимальная скорость передвижения, км/ч	3,5
22
Допустимый угол наклона экскаватора, град	5
Давление на опорную поверхность,кПа	60
Основные заправочные емкости
Картер поворотной рамы, л	30
Бак топливный расходный, л	70
Бак топливный основной, л	200

Оборудование драглайн

Основные потребительские свойства экскаватора ЭО4112А-1 с оборудованием драглайн:

• Простота в эксплуатации и обслуживании, обеспечен легкий доступ к узлам и механизмам;
• Надежность в работе узлов и механизмов;
• Ремонтопригоден в «полевых» условиях;
• Механический привод рабочего оборудования и малое давление на грунт(0,53-0,56 кгс/см2) позволяют использовать экскаватор в тяжелых условиях эксплуатации (песок, заболоченные почвы, при температурах от –40° до +55°). В вышеуказанных условиях работы гидравлические экскаваторы часто дают сбои;
• За счет большего объема ковша дневная норма выработки в 2,5- 3 раза выше, чем у гидравлических экскаваторов массой до 25тонн с оборудованием обратная лопата с удлиненной рукоятью;
• Возможность выполнения операций на мелиоративных работах: рытье и чистка каналов, траншей, отсыпка защитных дамб, очистка и углубление рек, погрузка грунта в транспорт и отвал;
• Термо-шумо-виброизолированная кабина установлена на резиновых амортизаторах, она оборудована удобным противовибрационным креслом для оператора, снабжена стеклоочистителем, отопительной установкой для поддержания нормальной температуры в холодное время. В кабине установлены приборы для контроля наиболее важных параметров двигателя;
• Экономия себестоимости у покупателя за счет меньших затрат на ГСМ в отличии от гидравлических экскаваторов;
• Гарантийный срок для данного типа экскаваторов 12 месяцев

Оборудование прямая лопата

Технические характеристики
Емкость ковша, м3	0,75
Наибольшая высота копания, м	7,9
Наибольший радиус копания, м	7,9
Наибольшая высота выгрузки, м	5,6
Эксплуатационная масса, т	24,0
Наибольший радиус выгрузки, м	7,2
Продолжительность рабочего цикла, с	15,0

Оборудование обратная лопата

Технические характеристики
Емкость ковша, м3	0,65
Наибольшая кинематич. глубина копания, м
Наибольшая высота выгрузки, м	3,5
Эксплуатационная масса, т	23,55
Наибольший радиус копания, м	9,2
Продолжительность рабочего цикла, с	18,1

Оборудование грейфер

Технические характеристики
Емкость ковша, м3	0,65
Длина стрелы,м	10,0
Наибольшая глубина копания, м	6,0
Наибольшая высота выгрузки, м	7,6
Эксплуатационная масса, т	23,4
Наибольший радиус копания, м	8,0
Продолжительность рабочего цикла, с	23,5

Преимущества экскаватора ЭО-4112А-1 перед экскаватором ЭО-5116-1 (Костромской экскаваторный завод)

Масса экскаватора ЭО-4112А, тн……24,6
Масса экскаватора ЭО-5116-1, тн……34,75
Среднее удельное давление на грунт ЭО-4112А, кгс/см2……0,62
Среднее удельное давление на грунт ЭО-5116-1, кгс/см2……0,83
Продолжительность рабочего цикла ЭО-4112А, сек…….19
Продолжительность рабочего цикла ЭО-5116-1, сек…….23
Максимальная скорость передвижения ЭО-4112-1, км/ч……4,3
Максимальная скорость передвижения ЭО-5116-1, км/ч……1,8
Удельный расход топлива ЭО-4112А, л/час……19
Удельный расход топлива ЭО-5116-1, л/час……22,3

Сравнительный анализ технических характеристик экскаваторов показывает, что экскаватор ЭО-4112 А-1, имея более низкое давление на грунт и более высокую скорость передвижения, значительно маневреннее. За счет меньшего расхода топлива обеспечивается лучшая транспортабельность.

Опыт эксплуатации экскаваторов показывает, что у экскаваторов ЭО-4112А-1 годовая выработка грунта на 10-12% больше, чем у экскаватора ЭО-5116-1. Наличие у экскаватора ЭО-5116-1 гидротрансформатора влечет за собой дополнительные расходы на гидравлическое масло и в итоге экскаватор требует более высоких эксплуатационных затрат.

Кроме того, установленный на экскаваторе ЭО-4112А-1 низкооборотный дизель по сравнению с установленным на экскаваторе ЭО-5116-1 высокооборотным дизелем имеет более высокий ресурс эксплуатации.

Создание и продвижение сайта
компания «Ваш Партнер»

© 2004-2020, Владимирский ремонтно-механический завод
Россия, 600026, г. Владимир, 2-й Почаевский проезд, д. 5

Телефон: (4922) 23-67-01, 23-69-48, 23-69-38
Факс: (4922) 23-67-01, 23-69-58

Экскаватор эо 4112а технические характеристики

Технические характеристики экскаватора ЭО-4112А

Дизель, марка	Д-160Б-6
Мощность дизеля, кВт / л.с	66 / 90
Сменное рабочее оборудование	лопата прямая и обратная, драглайн, грейфер, кран
Управление механизмами	пневматическое
Скорость передвижения на первой / второй передаче, км/ч	2,4 / 4,3
Частота вращения поворотной платформы на I / II передаче, об/мин	3,33 / 5,89
Преодолеваемый уклон пути, град	22
Рабочее давление системе пневмоуправления, МПа	0,7
Среднее давление на грунт, кПа	65
Тяговое усилие на гусеницах, кН	98
Габаритные размеры, мм	5300х3100х3400
Масса экскаватора (без рабочего оборудования), т	20,37

Параметры при работе различным сменным оборудованием

Обратная лопата		Прямая лопата	Драглайн			Грейфер
			Длина стрелы, м			Длина стрелы, м
Изогнутая стрела	Универсал		10	13,7	15	10	13,7
Емкость ковша, м3	0,8	0,65	0,75	0,65; 0,8; 1,0	0,65; 0,8	0,6	0,65	0,65
Макс. глубина (высота) копания, м	6,8	5,8	7,9	7,3	10	11	6	8
Наибольшая высота выгрузки, м	6,1	3,5	5,6	3,5	5,3	8	7,6	9
Наибольший радиус копания , м	10,1	9,2	7,9	8	10
Эксплуатационная масса, т	23,7	23,55	24	22,3	24,2	24,5	23,4	25,3

Габаритные размеры в метрах

A	Расстояние от оси стрелы до оси вращения экскаватора	1
R	Радиус описываемый задней частью поворотной платформы экскаватора	3,405
B	Габаритная ширина экскаватора	3,100
B1	Ширина гусеницы	0,600
B2	Ширина гусеничного хода	2,960
D	Высота по нижней кромки поворотной платфоормы	1,043
D1	Клиренс	0,354
L	Длинна гусеничного хода	3,820
H	Высота до оси пяты стрелы	1,640
H1	Высота по блоку двуногой стойки	3,400
H2	Высота гусеничного хода	0,974
H3	Высота до верха кабины	3,054

Технические характеристики экскаватора при работе драглайном

Емкость ковша, м3	0,65	0,8	1,0
Усилие тягового каната, тс	5,64
Усилие подъемного каната, тс	5,14
Скорость движения подъемного каната, м/с	1,08
Скорость движения тягового каната, м/с	0,98
Продолжительность цикла при работе в отвал с поворотом на 135° в грунтах III кат, при средней глубине копания, с	19,1
Среднее удельное давление на грунт, кгс/см2	0,64
Масса экскаватора конструктивная, т
при стреле длиной 10 м	21,9
при стреле длиной 13,7 м	24,6
Длина стрелы, м	10		13,7
Угол наклона стрелы, а	30°	45°	30°	45°
Наибольшая высота выгрузки, м	3,5	5,5	5,3	8
Глубина копания при боковом проходе, м	4,4	3,8	6,6	5,8
Глубина копания при концевом проходе, м	7,3	5,5	10	7,6
Наибольший радиус копания, м	11,1	10,2	14,3	13,2
Наибольший радиус выгрузки, м	10	8,3	12,5	10,4

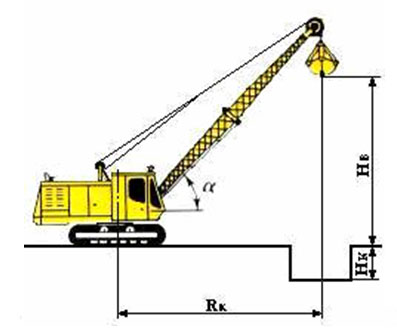

Технические характеристики экскаватора при работе грейфером

Емкость ковша, м3 0,65 Скорость подъема ковша, м/с 0,75 Среднее удельное давление на грунт, кгс/см2 0,65 Продолжительность цикла при повороте на 90° при средней глубине копания, с 23,5 Масса экскаватора конструктивная, т 22,4 Длина стрелы, м 10 Габаритная ширина раскрытого грейфера, м 2,4 Габаритная высота раскрытого грейфера, м 2,9 Наименьший угол наклона стрелы, град 45 Наибольшая глубина копания, м 6 Наибольшая высота выгрузки, м 7,6 Наибольший радиус копания, м 8

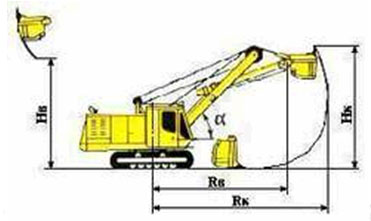

Технические характеристики экскаватора при работе прямой лопатой

Емкость ковша, м3 0,75 Максимальное усилие на зубьях ковша, тс 11,3 Максимальное усилие на рукояти «Напор-возврат», тс 11,5 / 8,2 Продолжительность цикла при работе в транспорт с поворотом на 90° на грунтах IV категории при расчетной высоте забоя, сек 15 Среднее удельное давление на грунт, кгс/см2 0,64 Конструктивная масса, т 23,4 Может быть применен ковш емк. 0,8 м3 при разработке грунтов I — III категории Длина стрелы, м 5,5 Длина рукояти, м 4,5 Глубина копания ниже уровня стоянки, м 1,5 Наименьший радиус копания на уровне земли, м 2,8 Наибольший радиус копания, м 7,9 Наибольший радиус выгрузки, м 7,2 Радиус выгрузки при наибольшей высоте выгрузки, м 5,4 Наибольшая высота копания, м 7,9 Наибольшая высота выгрузки, м 5,6 Высота выгрузки при наименьшем радиусе выгрузки, м 2,7

Технические характеристики экскаватора при работе обратной лопатой

Драглайн ЭО-4112 для работы с сыпучими материалами

Драглайн модели ЭО-4112 используется в различных сферах для разработки грунта I-IV категории. Огромным преимуществом спецтехники является то, что можно устанавливать разные виды навесного оборудования. Это в разы расширяет возможности драглайна. Предварительно стоит ознакомиться с различными техническими характеристиками модели. Это даст возможность в полной мере оценить возможности техники.

Общие характеристики драглайна ЭО-4112

Драглайн ЭО-4112 выгодно выделяется среди аналогичной спецтехники. Можно выделить целый ряд положительных качеств, о которых стоит знать.

1. Ко всем механизмам обеспечен легкий доступ, что в свою очередь облегчает обслуживание техники в целом;
2. Даже в условиях отдаленной работы есть возможность провести разного рода ремонтные работы;
3. Пригоден для работы даже в сложных условиях;
4. Для выполнения разных работ могут быть использованы ковши разного объема;
5. Небольшая затрата топлива и других расходников делают драглайн очень экономичной моделью.

Конструкционные отличия модели

Экскаватор ЭО-4112 относится к полноповоротному типу техники. Он отличается одномоторным приводом и рабочим оборудованием на гибкой подвеске. На данной поворотной платформе устанавливается стойка опорная. Для модели ЭО-4112 используется механический привод 4 и 5 размерной группы. Драглайн этой модели считается базовым вариантом. На его основе в дальнейшем были разработаны другие модели, которые отвечали всем современным требованиям. Модель ЭО-4112 может быть оборудован, разными типами агрегатов, для выполнения разнообразной работы.

Варианты навесного оборудования:

• обратная лопата — используется для выполнения погрузки и разгрузки разных материалов. С ее помощью могут разрабатываться котлованы и траншеи;
• прямая лопата применяется в карьерной промышленности для перемещения и отвала грунтов;
• драглайн незаменим для рытья котлованом и погрузочных работ, в некоторых случаях может быть задействован для мелиоративных работ;
• грейфер используется во время работ с различными сыпучими материалами.

Такая многофункциональность и делает драглайн популярным в разных отраслях промышленности.

Технические характеристики

Если нужно выполнить работу в сложных климатических условиях и на разных грунтах предпочтение стоит отдать драглайну ЭО-4112, либо использовать драглайн ЭО-5111. Прежде чем купить экскаватор ЭО-4112 технические характеристики стоит просмотреть и ознакомится с ними более тщательно.

1. тип двигателя — Д 180.121-6;
2. вращение платформы — 5,8 об/мин;
3. давление на поверхность — 60 кПа;
4. объем топливного бака — 200 литров;
5. максимальная высота выгрузки – 6,3 м.;
6. максимальная глубина копания – 11 м.;
7. радиус действия (копания) – 15,3 метров;
8. расход топлива удельный — 215 г/кВт.час;
9. угол подъема драглайна во время движения — 22 град.;
10. компрессор — двухцилиндровый одноступенчатый поршневой;

Очень высокая производительность и надежность всех рабочих узлов, позволяют эксплуатировать технику на протяжении длительного времени. Пи этом поломки возникают крайне редко. Главное своевременно проводить технические осмотры и выполнять плановое обслуживание. К отличительным характеристикам также стоит отнести достаточно простое управление экскаватором. Делая выводы можно отметить, что модель ЭО-4112 купить, значит обеспечить себя на долгое время качественной спецтехникой.

Особенности управления

Гусеничный драглайн состоит из тележки, кабины и рабочего органа. Тележка в свою очередь состоит из гнутого профиля и ходовой рамы литого типа. Гусеничные ленты состоят из звеньев, которые крепятся на гусеничной цепи. Кабина оператора характеризуется высоким уровнем теплоизоляции. Комфортными условиями также отличается кабина экскаватора Hyundai R210LC-7. Она расположена на резиновых амортизаторах. Благодаря этому оператор экскаватора может длительное время проводить в кабине, и выполнять работу не теряя производительности. Удобное противовибрационное кресло снижает нагрузки на осанку. Для комфорта в кабине установлены, также вентилятор и отопительная установка. Это позволяет контролировать и создавать необходимую температуру в салоне в любое время года.

Электропневматическое управление рабочими органами дает возможность быстро переключатся с одной операции на другую.

Перед тем как приступить к выполнению работы в первый раз стоит пройти инструктаж по технике безопасности. При возникновении неисправностей и различных проблем в работе драглайна стоит провести осмотр или отправить технику в специализированный центр для проведения ремонтных работы. Если есть свои механики, то ремонтные работы могут быть выполнены в «домашних» условиях. Запасные части и необходимые расходники можно без проблем приобрести в специализироваyных магазинах.

Варианты приобретение модели ЭО-4112

На экскаватор ЭО-4112 цена может быть абсолютно разной. На поддержанные модели более ранних годов выпуска стоимость будет составлять в пределах 800 000 рублей. Что касается моделей, которые были выпущены в поздний период и характеризуются минимальным пробегом и отличным техническим состоянием то стоимость может возрасти до 3 млн. рублей. Покупка данной техники оправдана ее техническими показателями и высокой производительностью в разных условиях.

Если нужно выполнить работы разового значения, то целесообразнее арендовать технику на определённый промежуток времени. Стоимость аренды модели ЭО-4112 сегодня будет варьироваться в пределах 12 000 рублей за 8-ми часовой рабочий день. При доставке техники на место выполнения работы могут быть увеличены расходы. Зная все расценки можно определить какой вариант лучше всего подойдёт в конкретном случае.

Экскаватор ДонЭкс ЭО-4112А-1 технические характеристики. Технические характеристики эо 4112

Экскаваторы ЭО-4112А и ЭО-4112А-1 (технические характеристики)

Одноковшовый, полноповоротный, универсальный на гусеничном ходу многоопорного типа, на жестко установленных опорных катках. Главным отличием экскаватора ЭО-4112А от ранее выпускавшейся модели ЭО-4111Г является применение гусеничного хода тракторного типа с цевочным зацеплением. У модели ЭО-4112А-1 сохранен гусеничный ход старого типа, с гребневым (кулачковым) зацеплением. Гусеничная тележка экскаватора представляет собой жесткую сварную конструкцию из гнутого профиля и литой ходовой рамы. Ленты гусеницы набраны из профильных траков (звеньев) укрепленных на гусеничной цепи. Натяжка приводных цепей и гусеничной ленты производится при помощи гидроцилиндров. Механизмы поворотной платформы максимально унифицированы с механизмами поворотной платформы экскаваторов Э-652Б, ЭО-4111В и ЭО-4111Г. Термоизоляционная кабина установлена на резиновых амортизаторах, она оборудована удобным противовибрационным креслом для оператора, снабжена вентилятором, стеклоочистителем, отопительной установкой для поддержания нормальной температуры в холодное время. Управление исполнительными органами экскаватора электропневматическое. В кабине установлено световое табло, на которое выведены наиболее важные параметры двигателя для контроля исправности. О неполадках в контролируемых точках извещает звуковой сигнал. Хорошая обзорность, удобное расположение органов управления создает хорошие условия труда для машиниста. Обеспечен легкий доступ к узлам и механизмам. Электропневматическое управление обеспечивает четкое выполнение всех рабочих операций. Экскаватор работает при температуре от -40° до +40° С. Основные достоинства экскаватора: надежность в работе узлов и механизмов, высокая производительность, высокая проходимость и хорошая устойчивость, незначительное давление на грунт, простота в управлении и обслуживании, контроль жизненно важных параметров экскаватора электронной системой, возможность применения различного вида сменного оборудования.

Технические характеристики экскаватора ЭО-4112А

Дизель, марка	Д-160Б-6
Мощность дизеля, кВт / л.с	66 / 90
Сменное рабочее оборудование	лопата прямая и обратная, драглайн, грейфер, кран
Управление механизмами	пневматическое
Скорость передвижения на первой / второй передаче, км/ч	2,4 / 4,3
Частота вращения поворотной платформы на I / II передаче, об/мин	3,33 / 5,89
Преодолеваемый уклон пути, град	22
Рабочее давление системе пневмоуправления, МПа	0,7
Среднее давление на грунт, кПа	65
Тяговое усилие на гусеницах, кН	98
Габаритные размеры, мм	5300х3100х3400
Масса экскаватора (без рабочего оборудования), т	20,37

Параметры при работе различным сменным оборудованием

Емкость ковша, м3	0,8	0,65	0,75	0,65; 0,8; 1,0	0,65; 0,8	0,6	0,65	0,65
Макс. глубина (высота) копания, м	6,8	5,8	7,9	7,3	10	11	6	8
Наибольшая высота выгрузки, м	6,1	3,5	5,6	3,5	5,3	8	7,6	9
Наибольший радиус копания , м	10,1	9,2	7,9	8	10
Эксплуатационная масса, т	23,7	23,55	24	22,3	24,2	24,5	23,4	25,3

Габаритные размеры в метрах

A	Расстояние от оси стрелы до оси вращения экскаватора	1
R	Радиус описываемый задней частью поворотной платформы экскаватора	3,405
B	Габаритная ширина экскаватора	3,100
B1	Ширина гусеницы	0,600
B2	Ширина гусеничного хода	2,960
D	Высота по нижней кромки поворотной платфоормы	1,043
D1	Клиренс	0,354
L	Длинна гусеничного хода	3,820
H	Высота до оси пяты стрелы	1,640
h2	Высота по блоку двуногой стойки	3,400
h3	Высота гусеничного хода	0,974
h4	Высота до верха кабины	3,054

Технические характеристики экскаватора при работе драглайном

Емкость ковша, м3 0,65 0,8 1,0 Усилие тягового каната, тс 5,64 Усилие подъемного каната, тс 5,14 Скорость движения подъемного каната, м/с 1,08 Скорость движения тягового каната, м/с 0,98 Продолжительность цикла при работе в отвал с поворотом на 135° в грунтах III кат, при средней глубине копания, с 19,1 Среднее удельное давление на грунт, кгс/см2 0,64 Масса экскаватора конструктивная, т при стреле длиной 10 м 21,9 при стреле длиной 13,7 м 24,6 Длина стрелы, м 10 13,7 Угол наклона стрелы, а 30° 45° 30° 45° Наибольшая высота выгрузки, м 3,5 5,5 5,3 8 Глубина копания при боковом проходе, м 4,4 3,8 6,6 5,8 Глубина копания при концевом проходе, м 7,3 5,5 10 7,6 Наибольший радиус копания, м 11,1 10,2 14,3 13,2 Наибольший радиус выгрузки, м 10 8,3 12,5 10,4

Технические характеристики экскаватора при работе грейфером

Емкость ковша, м3 0,65 Скорость подъема ковша, м/с 0,75 Среднее удельное давление на грунт, кгс/см2 0,65 Продолжительность цикла при повороте на 90° при средней глубине копания, с 23,5 Масса экскаватора конструктивная, т 22,4 Длина стрелы, м 10 Габаритная ширина раскрытого грейфера, м 2,4 Габаритная высота раскрытого грейфера, м 2,9 Наименьший угол наклона стрелы, град 45 Наибольшая глубина копания, м 6 Наибольшая высота выгрузки, м 7,6 Наибольший радиус копания, м 8

Технические характеристики экскаватора при работе прямой лопатой

Емкость ковша, м3 0,75 Максимальное усилие на зубьях ковша, тс 11,3 Максимальное усилие на рукояти «Напор-возврат», тс 11,5 / 8,2 Продолжительность цикла при работе в транспорт с поворотом на 90° на грунтах IV категории при расчетной высоте забоя, сек 15 Среднее удельное давление на грунт, кгс/см2 0,64 Конструктивная масса, т 23,4 Может быть применен ковш емк. 0,8 м3 при разработке грунтов I — III категории Длина стрелы, м 5,5 Длина рукояти, м 4,5 Глубина копания ниже уровня стоянки, м 1,5 Наименьший радиус копания на уровне земли, м 2,8 Наибольший радиус копания, м 7,9 Наибольший радиус выгрузки, м 7,2 Радиус выгрузки при наибольшей высоте выгрузки, м 5,4 Наибольшая высота копания, м 7,9 Наибольшая высота выгрузки, м 5,6 Высота выгрузки при наименьшем радиусе выгрузки, м 2,7

Технические характеристики экскаватора при работе обратной лопатой

Технические характеристики одноковшовых экскаваторов

Марка	Вмести­мость ковша, м 3	Ради­ус копа­ния, м	Глу­бина копа­ния, м	Высота вы-грузки, м	Мощ-ность, кВт	Мас- са,т	Про-изводи тель-ность, м 3 /час	Расчёт-ная цена экплуа-тации маш.-ч., руб.
Экскаваторы с обратной лопатой
ЭО-2621В-3	0,25	5,3	4,15	3,2	6,1	10,2
ЭО-3323Л	0,63	7,9	4,8	6,05	55. 73	13,8	14,4
ЭО-3122А	0,63	8,1	5,2	5,7	55. 73	14,3	13,3
ЭО-4121	0,65; 1,0	9,0	5,8	19,2	12,4
ЭО-4321	0,65:1,0	9,0	5,5	5,6	19,2	13,5
ЭО-4124Б	9,4	6,0	5,0	95,6	25,0	18,5
ЭО-5122	1,25; 1,6	9,4	6,0	5,0	35,8	25,3
«Поклен»75 РВ (Франция)	0,77 (0,28. 1)	7,9	4,6	6,2	79,5	14,4	16,5
«Поклен»75 СК (Франция)	0,77 (0,22. 1)	7,9	4,85	5,95	58,1	15,4	16,5
«Либхерр» R-900 (ФРГ)	0,6 (0,18. 0,6)	8,8	6,2	5,5	15,9	26,8
«Либхерр» А-922 (ФРГ)	1 (0,24. 1,3)	5,83	20,9	24,1
«Г1оклен»90Р (Франция)	1,15 (0,23. 1,15)	9,2	5,65	6,75	77,3	23,4
«Хитачи»ИН-123 (Япония)	1 (0,9. 1,4)	10,52	7,2	7,02	26,0	24,3
Экскаваторы с прямой лопатой
ЭО-2621В-3	0,25	2,85	2,5	5,45	10,2
ЭО-3323А	0,63	6,8	7,66	4,2	14,5	14,4
ЭО-3122	0,63	6,8	7,3	4,1	55. 73	14,3	13,3
ЭО-4321	0,8	7,4	7,9	5,7	19,2	13,5
ЭО-4123	0,8	7,4	7,6	4,4	18,0	16,3
Экскаваторы-драглайн
ЭО-3211Е-1	0,45;0,5	11,1	5,3	3,83	12,9	И
ЭО-4112А	0,65; 1	14,3	6,6	5,3	24,5	13,6
ЭО-5ШБ	7,8	5,3	15,4

Примечания. 1.Для экскаваторов с прямой лопатой в графе 4 приведена высота копания.

Цены за эксплуатацию экскаваторов приведены в ценах 1991г.

Таблица П 12.

Рекомендуемая грузоподъемность автосамосвалов в зависимости от емкости ковша экскаватора и расстояния транспортирования грунта

Расстояние транспортирования, км	Грузоподъемность самосвалов, т, при емкости ковша экскаватора, м 3
0,4	0,65	1,0	1,25	1,6	2,5	4,6
0,5	4,5	4,5	—	—
1,0	—	—
1,5
2,0
3,0
4,0
5,0

Таблица П 13.

Технические характеристики автосамосвалов

Модель автомо- биля	Вместимость кузова, м 3 /т	Погрузочная высота, м	Скорость движения, км/ ч
В груженом состоянии	В порожнем состоянии
ГАЗ-САЗ-53Б	4,2/3,5	1,83
ЗИЛ-ММЗ-555	3,7/5,25	1,25
МАЗ-503А	3,9/8	2,42
КамАЗ-5511	9/10	2,18
КрАЗ-256Б1	6,1/12	2,34

Таблица П 14.

Технические характеристики одноковшовых погрузчиков

Марка	Базовый трактор	Мощ-ность, кВт	Мас са, т	Характеристики ковша	Высота раз-грузки, м	Габариты: длина х ширина х высота, м	Про-изво- ди-тель- ность м 3 /ч
Грузо-подъ-ём-ность, т	Ем-кость, м 3	Ши­ри­на, м	Вы-лет, м
Пневмоколёсные
ТО-19	Т-40А	4,4	0,5	0,25	1,4	0,8	2,6	5,2×1,9×2,4
ТО-15	Т-150АП	4,1	0,8	0,4	1,8	0,9	2,1	5,5×2,2×2,4
ТО-6Б	Спец. ш.	7,5	1,8	1,0	2,3	1,0	2,3	5,7×2,3×2,7
ЭО-	Экскава­тор	12,7	1,5	0,65	2,6	3,8	3,0	9,3×2,6×3,1
ЭО- 3322А	Экскава­тор	14,0	2,0	0,8	2,7	3,8	3,2	9,3×2,7×3,8
ТО-6А	Спец. ш.	7,1	2,0	1,0	2,3	0,7	2,7	5,8×2,3×2,9
ТО-17	Спец. ш.	8,5	2,0	1,0	2,3	0,9	2,7	6,1×2,3×3,0
ТО-18	Спец. ш.	10,5	3,0	1,5	2,4	1,0	2,8	7,2×2,4×3,0
ТО-25	Т-150К	10,0	3,0	1,5	2,6	1,1	2,8	7,0×2,6×3,4
ТО-11	К-702	19,9	4,0	2,0	2,8	1,2	3,2	5,3×2,8×3,5
ТО-8	МОАЗ-542А	19,0	5,0	2,7	3,1	1,3	3,4	8,0×3,2×3,2
ТО-21	Спец. ш.	62,0	15,0	7,5	4,4	1,9	4,5	10,9×4,4×4,7
Гусеничные
ТО-2	ДТ-55А	8,0	1,5	0,8	2,1	0,5	3,2	6,2×2,1×2,6
ТО-7	ДТ-75	9,5	2,0	1,0	2,1	0,7	2,7	5,7×2,1×2,0
ЭО-	Экскава­тор	20,3	3,0	1,5	3,0	4,3	3,8	10,4×3,0x3,2
ТО-12	TII-4	12,6	3,0	1,5	2,3	0,9	2,4	5,9×2,3×2,2
ТО-1	Т-100	20,5	4,0	2,8	2,4	1,0	3,4	6,6×3,1×3,4
ТО- 10А	Т-130	20,5	4,0	2,0	2,9	1,1	3,2	6,9×2,9×3,0
ЭО-	Экскава­тор	35,8	5,6	2,8	3,0	4,7	4,7	13,0×3,1×4,9
ТО-5	Д-804ПГ	23,9	5,0	2,5	3,0	0,8	3,1	7,5×3,1×3,0

Таблица П 15.

Технические характеристики бульдозеров

Марка	Базовый трактор	Мощ ность, кВт	Мас ­са, т	Отвал: длина х высота, м	Глубина разра-ботки, м	Габариты: длина х ши-рина х высо-та, м	Производи-тельность, м 3 /ч
Новая	Старая
ДЗ-4	Д-159Б	ДТ-54А	2,8×0,8	0,15	4,3×2,8×2,3
ДЗ-71	Д-740	T-50AII	3,1	2,0×0,6	0,2	5,0×2,2×2,4
ДЗ-37	Д-579	МТЗ-52 «Беларусь»	3,8	2,0×0,7	0,15	6,2×2,3×3,3
ДЗ-29	Д-535	Т-74	6,6	2,6×0,8	0,3	4,8×2,5×2,5
ДЗ-42	Д-606	ДТ-75	7,3	2,6×0,8	0,3	4,8×2,6×2,7
ДЗ-128	—	ДТ-75	7,3	2,6×1,0	0,3	4,8×2,6×2,7
ДЗ-8	Д-271А	Т-100М	13,6	3,2×1,2	1,0	5,3×3,2×3,1
ДЗ-17	Д-492А	Т-100	14,0	3,9×1,0	0,5	5,5×3,2×3,1
ДЗ-18	Д-493А	Т-100М	13,6	3,9×1,0	0,5	5,5×3,2×3,1
ДЗ-19	Д-494а	Т-100М	13,6	3,0×1,3	0,4	5,1×3,2×3,1
—	Д-259	Т-100	14,0	4,2×1,1	0,5	5,5×3,2×3,1
ДЗ-53	Д-686	Т-100М	14,1	3,2×1,2	1,0	5,5×3,2×3,1
ДЗ-54С	Д-687	Т-100	13,7	3,2×1,2	0,4	5,5×3,2×3,1
ДЗ-1О1	—	T-4A1I	10,0	2,9×1,0	0,3	5,4×3,1×3,1
ДЗ-104	—	Т-4АП	10,3	3,3×1,0	0,3	4,3×2,0x2,6
ДЗ-27С	Д-532С	Т-130	13,4	3,2×1,3	0,5	6,5×3,9×2,8
ДЗ-28	Д-533	Т-130	14,1	3,9×1,0	0,4	6,4×3,2×3,1
ДЗ-109ХЛ	—	Т-130	17,5	4,1×1,1	0,5	6,4×3,2×3,1
ДЗ-110	—	Т-130	17,7	3,2×1,3	0,5	6,6×3,9×2,8
ДЗ-9	Д-275А	Т-180	18,9	3,4×1,4	1,0	6,7×3,4×2,5
ДЗ-24А	Д-521	Т-180	18,2	3,4×1,1	1,0	7,0×4,4×2,8
ДЗ-25	Д-522	Т-180	17,9	4,4×1,2	0,5	7,0×4,4×2,8
ДЗ-35А	Д-575А	Т-180	17,1	3,6×1,3	0,5	6,6×3,9×2,8
—	Д-290	Т-180	18,5	4,6×1,3	0,5	8,2×3,4×2,8
ДЗ-48	Д-661	К-702	18,2	3,6X1,2	0,6	7,5×3,6×3,5
—	Д-384А	ДЭТ-250	31,8	4,5×1,4	0,3	6,9×4,5×3,2
—	Д-385	ДЭТ-250	33,5	4,5×1,4	0,5	8,7×4,2×3,1
ДЗ-34С	Д-572С	ДЭТ-250	31,4	4,5×1,6	0,4	6,9×3,8×3,2

Таблица П 16.

Технические характеристики грунтоуплотняющих машин

Марка	Харак­тери­стика маши­ны	Базовый трактор	Мощ ность, кВт	Мас са, т	Глу-бина уплот-няе-мого слоя, м	Ши-рина уплот-няе-мого слоя, м	Габариты: длина х ширина х высота, м	Про-изво- ди- тель-ность м 3 /ч
Новая	Старая
Трамбующие машины на базе бульдозера
ДУ-12В	Д-471В	Навесная	Т-100М	6,5	1,2	2,5	5,0×2,5×3,0
ДУ-12В	Д-471В	Навесная	Т-130	6,5	1,2	2,5	5,0×2,5×3,0
ЦНИИС- РМЗ	—	Само­ходная	Т-110М	18,8	1,2	2,8	7,7×3,2×3,1
Виброплиты
—	Д-604*	—	—	4,4	0,125	0,57	0,66	1,5×1,0x1,0
—	Д-605*	—	—	4,4	0,125	0,83	1,0	1,5×1,0x1,0
—	Д-639*	—	—	7,4	0,25	0,5	1,2	2,8×1,5×1,5
—	Ц-368Б*	—	—	16,9	2,2	1,8	1,4	2,8×1,7×1,5
GSD-20*	—	—	—	2,6	0,23	0,3	0,35	1,6×0,4×0,9
BSD-31,5*	—	—	—	5,2	1,2	0,75	0,75	2,9×1,4×1,4
SVP-12,5*	—	—	—	2,6	0,15	0,4	0,55	1,4×0,8×0,9
SVP-25*	—	—	—	4,4	0,27	0,4	0,75	1,5×1,0x1,0
VP-31,5/1*	—	—	—	5,2	0,5	0,6	1,0	2,4×1,1×1,1
BSD-63*	—	—	—	1,4	1,0	0,9	2,9×1,6×1,5
SVP-63/1*	—	—	—	0,7	0,6	2,0	2,5×1,3×1,4

Таблица П 17.

Не нашли то, что искали? Воспользуйтесь поиском:
